Changzhou Xingyu Automotive Lighting Systems Co., Ltd.

Elektronisches Fabrikprojekt des Intelligent Manufacturing Industrial Park von Changzhou Xingyu Automotive Lighting Systems Co., Ltd.

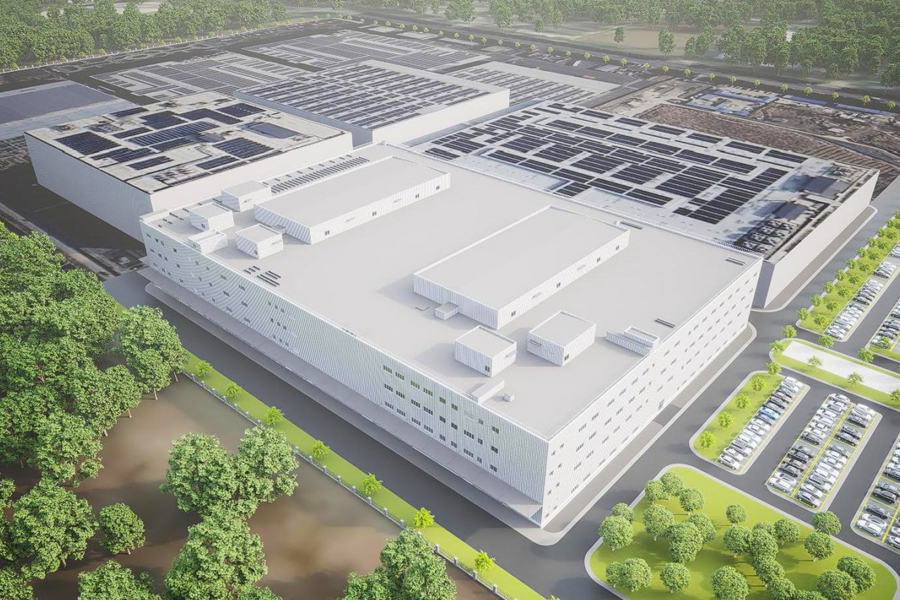

Das elektronische Fabrikprojekt des Intelligent Manufacturing Industrial Park von Changzhou Xingyu Automotive Lighting Systems Co., Ltd. befindet sich südlich der Huanghe West Road und westlich der Baotashan Road, Bezirk Xinbei, Stadt Changzhou. Das Projekt hat eine Gebäudegrundfläche von 18.274,35 Quadratmetern und eine Gesamtbruttogrundfläche von 74.977 Quadratmetern. Das Gebäude umfasst vier oberirdische Stockwerke mit einer geplanten Gebäudehöhe von 23.990 Metern.
Bei diesem Projekt handelt es sich um ein mehrstöckiges Industriegebäude der Klasse C Typ II, das für die Produktion und Verarbeitung von Automobilbeleuchtungskomponenten mit einer Feuerwiderstandsklasse II verwendet wird. Auf dem Dach befinden sich sieben kleine Stahlkonstruktionseinheiten, bestehend aus sechs Klimatechnikräumen und einem Heizraum. Unter ihnen sind der Klimatechnikraum 1 und der Klimatechnikraum 2 am repräsentativsten, und beide haben identische Strukturformen und Grundflächen.
Der Raum 1 der Klimaanlagenanlage verfügt über ein Stahlsäulen-Träger-Struktursystem mit Säulenbasen, die mit Ankerbolzen verankert sind. Die Stahlstützen sind H-förmige Stahlprofile. Auf Dachebene sind horizontale Aussteifungen vorgesehen, an den Wänden werden Rundstahlrohr-Ankerelemente eingesetzt, um ein stabiles Stahlrahmensystem zu bilden. Das Dachsystem besteht aus einer einschichtigen Metallplatte mit Isolierwolle, während das Wandsystem aus einschichtigen Metallplatten besteht.
Ein Stahlrahmenträger im Klimatechnikraum 1 besteht aus drei Stahlträgern mit einer Gesamtlänge von ca. 28 Metern. Die Stahlsäulen wiegen etwa 10,5 Tonnen und die Dachbalken wiegen etwa 10,99 Tonnen. Das Stahlkonstruktionsmaterial ist Q355B-Stahl, ausgewählt entsprechend den Designanforderungen.

Projektherausforderungen:
Das Wandpaneelsystem weist eine große Anzahl von Verbindungen auf, was hohe Anforderungen an die gesamte Ebenheit der Struktur stellt. Gleichzeitig ist eine strenge Kontrolle der visuellen Qualität während der Installation sowie der Ebenheit der Paneele selbst erforderlich.
