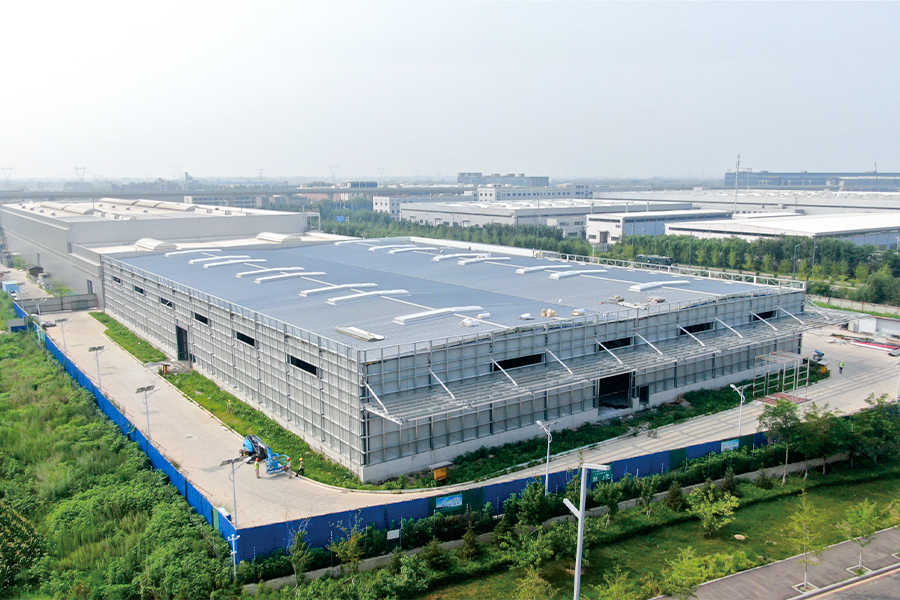

Georg Fischer Casting Solutions Shenyang Co., Ltd

Stahlkonstruktionsarbeiten für Phase I und Erweiterungsprojekt von Georg Fischer Casting Solutions Shenyang Co., Ltd.

Phase-I-Projekt:
In der Zone D der Werkstatt Nr. 1 hat das Gebäude eine Länge von 21,5 m, eine Breite von 45 m und eine Dachhöhe von 8,5 m.
Die Zonen F und G haben eine Länge von 54,8 m, eine Breite von 45 m und eine Firsthöhe von 14,51 m.
Das Projekt verwendet Stahlbetonstützen mit Stahlträgern. Das Dachsystem besteht aus einer Bodenplatte aus Stahl mit einer darauf angebrachten wasserdichten Membran. Das Wandsystem besteht aus Mauerwerkswänden mit äußerem Stahlrahmen und Steinwolle-Sandwichplatten.
Je nach funktionalen Anforderungen werden mehrere Gebäude mit unterschiedlichen Spannweiten und Höhen kombiniert. Die Brüstungshöhen betragen 15,5 m, 11,3 m, 10 m bzw. 7 m. Die maximale Spannweite beträgt 27,4 m. Entlang der Gitterlinien AA–D sind mehrere 50-Tonnen-Laufkrane installiert.
Jeder Stahlrahmenträger besteht aus fünf Stahlträgersegmenten mit einer einzelnen Spannweite von ca. 27,4 m. Das Gesamtgewicht der Dachträger beträgt über 180 Tonnen, die Kranträger wiegen etwa 100 Tonnen. Stahlwerkstoffe sind Q355B und Q235B, je nach Konstruktion.

Phase-I-Erweiterungsprojekt:
Werkstatt Nr. 2 hat eine Länge von 97,54 m, eine Breite von 67,1 m, eine Höhe von 9,7 m und eine maximale Spannweite von 33,46 m. Stahlmaterialien sind Q355B und Q235B entsprechend den Designanforderungen.
Die Struktur besteht aus Stahlstützen und -trägern, wobei die Dachträger aus Vollsteg-H-Profilstahl bestehen. Säulenfüße werden mit Ankerbolzen verankert. Stahlstützen und -träger verwenden H-Profile. Dachaussteifungen und Zwischenstützenaussteifungen sind sowohl in Quer- als auch in Längsrichtung vorgesehen, um ein stabiles starres Rahmensystem zu bilden.

Hauptstrukturbeschreibung:
Der Hauptrahmen besteht aus Q355B-Stahl mit geschweißten H-Profil-Stahlsäulen und -Trägern. Alle Stahlkomponenten sind kugelgestrahlt auf die Güteklasse Sa 2,5. Dach- und Wandpfetten bestehen aus verzinkten Q355B-Stahlbändern.
Materialplatz Nr. 7:
Der Materiallagerplatz hat eine Länge von 11 m, eine Breite von 48 m, eine auskragende Traufhöhe von 6,55 m und eine Spannweite von 11 m. Stahlmaterialien sind Q355B und Q235B gemäß den Designanforderungen.
Die Struktur besteht aus Stahlsäulen und -trägern, wobei die Dachträger aus massivem H-Profilstahl bestehen. Säulenfüße werden mit Ankerbolzen verankert. Zu den Stahlstützen zählen sowohl Stützen mit H-Profil als auch Kastenstützen. Dachaussteifung und Zwischenstützenaussteifung sind in Quer- und Längsrichtung angeordnet und bilden ein stabiles Stahlrahmensystem.
