Procter & Gamble Jiangsu Ltd

Jiangsu Procter & Gamble-Projekt

Projektname:
Erweiterungsprojekt von Procter & Gamble Jiangsu Ltd. mit einer Jahresproduktion von 46.000 Tonnen Shampoo- und Körperwaschprodukten

Dieses Projekt verwendet ein Stahlrahmen-Struktursystem. Das Gebäude verfügt über drei Obergeschosse mit teilweise Zwischengeschossen. Das Gebäude ist 36,75 Meter lang, 15,9 Meter breit und hat eine Dachhöhe von 14,5 Metern. Der Säulenabstand der Anlage beträgt 7 bis 9 Meter. Bei den Säulenbasen handelt es sich um mit Ankerbolzen verbundene Basen mit H-förmigen Stahlsäulen.

Das Gesamtgewicht der Stahlkonstruktion beträgt ca. 180 Tonnen. Die Stahlsäulen bestehen aus quadratischen Hohlprofilen und die Stahlträger aus warmgewalztem H-förmigem Stahl. Die längste einzelne Stahlsäule ist etwa 14,5 Meter lang und wiegt etwa 3,5 Tonnen. Gemäß den Konstruktionsanforderungen werden die Stahlsorten Q355B und Q235B verwendet. Das Kugelstrahlen wird mit einem Oberflächenvorbereitungsgrad von Sa 2,5 durchgeführt.

Projektschwierigkeit 1: Kontrolle der Fertigungs- und Installationsgenauigkeit
Analyse:
Unabhängig davon, ob sie auf unzureichende Fertigungsgenauigkeit oder Fehler bei der Installationsmessung zurückzuführen sind, wird jede Abweichung den Installationsplan erheblich beeinträchtigen und zu gewissen wirtschaftlichen Verlusten führen. Daher ist die Kontrolle der Fertigungs- und Installationsgenauigkeit ein zentraler Schwerpunkt dieses Projekts.

Projektschwierigkeit 2: Dachabdichtung (muss sicherstellen, dass keine Lecks vorhanden sind)
Analyse:
Das Dachsystem dieser Anlage verwendet ein Stehfalzsystem mit 360°-verriegelten Nähten, was sehr hohe Anforderungen an die Konstruktionsdetails im gesamten Dachsystem stellt. Unsachgemäßer Umgang mit Details kann leicht zu Undichtigkeiten im Dach führen.

Da das Gehäusesystem der erweiterten Anlage farbbeschichtete Stahlwandpaneele verwendet, handelt es sich bei den Außenpaneelen um 0,5 mm dicke, mit Aluminium-Zink-Fluorkohlenstoff beschichtete, weißgraue Baosteel WA-1026-Vertikalpaneele und bei den Innenpaneelen um 0,4 mm dicke weißgraue Aluminium-Zink-900-Typ-Paneele. Dies stellt sehr hohe Anforderungen an die Gesamtebenheit der Wand und die Geradheit der Wandpfetten. Der Bauprozess umfasst mehrere Vorgänge mit enger Abstimmung. Wenn bei einem einzelnen Verfahren Qualitätsprobleme auftreten, hat dies erhebliche Auswirkungen auf die gesamte Bauqualität des Projekts. Daher sind hohe Standards, strenge Anforderungen, eine enge Kommunikation und eine sorgfältige Konstruktion unerlässlich.

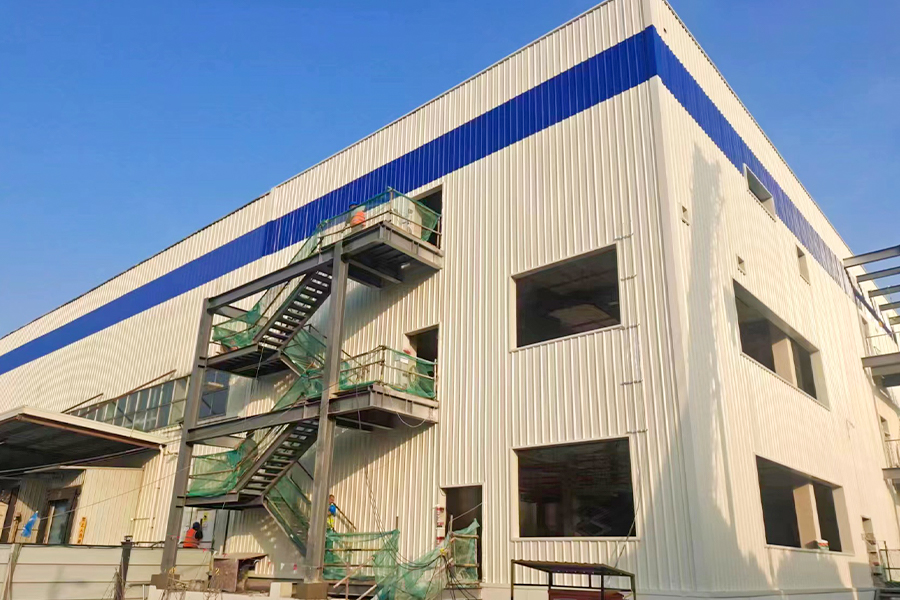

Das Bild unten zeigt das neu errichtete Werksprojekt unseres Unternehmens für Dalian Yaming Automotive Parts. Die Installationsergebnisse wurden von allen Parteien vor Ort anerkannt und genehmigt.
