Jiangyin Boway Machinery Komplettausrüstung Co., Ltd.

Projekt von Jiangyin Boway Machinery Complete Equipment Co., Ltd.

Projektübersicht:

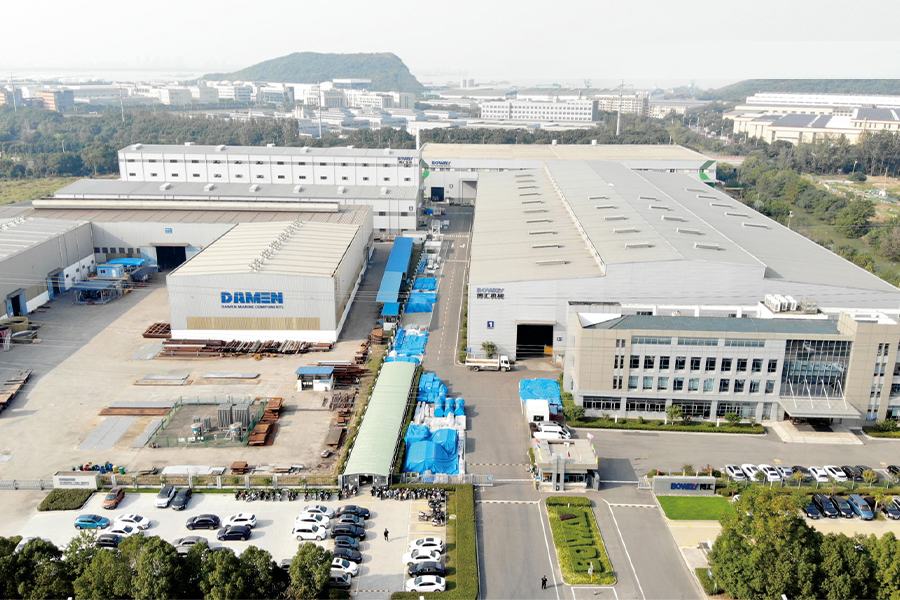

Dieses Projekt befindet sich im Unterbezirk Chengdong, Stadt Jiangyin, Provinz Jiangsu, begrenzt durch die Keji Avenue im Osten, den Chengzhang Highway im Süden und die Yanghuan Road im Norden. Die Gesamtbruttogrundfläche des Projekts beträgt ca. 18.016 m². Es umfasst zwei Fabrikgebäude mit Stahlkonstruktion, nämlich Werkstatt Nr. 3 und Werkstatt Nr. 4.

Die Werkstatt Nr. 3 hat eine Gebäudefläche von 7.520 m², bei einer Länge von 128 m, einer Breite von 63 m und einer Traufhöhe von 26 m. Der Säulenabstand beträgt 7,4 x 14 x 8 x 7,4 m. Die einzelnen Spannweiten betragen 21 m, 24 m bzw. 18 m. Die Säulenbasen bestehen aus Sockelfundamenten und die Säulen sind zusammengesetzte Gitterstahlsäulen. Das Dach besteht aus massiven Stahlträgern. Sowohl für die Dachaussteifung als auch für die Zwischenstützenaussteifung sind Quer- und Längsaussteifungen vorgesehen, die ein stabiles starres Rahmensystem bilden.

Die Werkstatt Nr. 4 hat eine Gebäudefläche von 2.395 m², bei einer Länge von 64 m, einer Breite von 32 m und einer Traufhöhe von 17 m. Der Stützenabstand beträgt 7,4 m und 8 m, die Einzelspannweite beträgt 32 m. Die Säulenfüße werden mit Ankerbolzen verankert, es werden H-förmige Stahlsäulen verwendet. Das Dach besteht aus massiven Stahlträgern mit einem Längs- und Queraussteifungssystem. Ein teilweises Zwischengeschoss ist inbegriffen.

Das Gesamtgewicht der Stahlkonstruktion dieses Projekts beträgt ca. 1.200 Tonnen. Zu den entsprechend den Designanforderungen ausgewählten Stahlmaterialien gehören Q355B, Q355C und Q235B.

Bauzeit:
Beginndatum: 1. Oktober 2021
Fertigstellungsdatum: 30. Mai 2022
